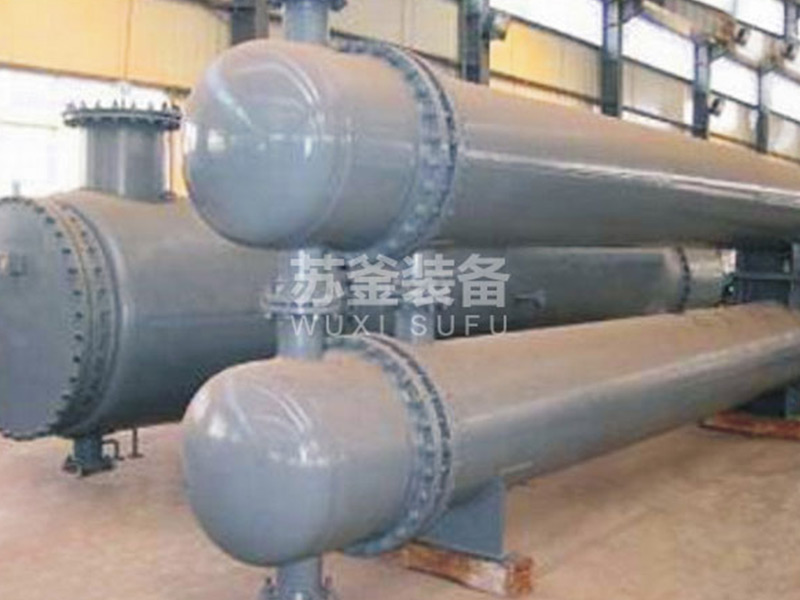

浮头式换热器是一种工业换热设备，其核心设计为单端固定管板与可自由移动的浮头端。通过浮动管板、钩圈和浮头端盖组成的可拆结构，该设计有效消除热应力并便于清洗。相比刮板式换热器，其优势在于巧妙地解决了工程的关键问题：热膨胀。

浮头式换热器是一种管壳式换热器，其结构特点是，一端管板与壳体固定连接，而另一端的管板可以在壳体内自由移动（“浮动”）。这个可以自由移动的一端就被称为“浮头”。

简单来说，你可以把它想象成一个“一端固定，一端滑动”的热交换装置。这种设计主要是为了补偿壳程流体和管程流体因温度不同而产生的温差应力，防止设备损坏。

为什么需要“浮头”？—— 解决热膨胀问题

这是理解浮头式换热器的关键。

工作状态：换热器在运行时，管束（内部很多管子）和壳体（外部的“大管子”）通常处于不同的温度下。例如，热流体在管内，冷流体在管外，那么管束的温度就比壳体高。

热胀冷缩：温度高的部件（管束）膨胀伸长量会大于温度低的部件（壳体）。如果两端都固定死，巨大的温差应力会使得管束弯曲、管口与管板的连接处撕裂，导致泄漏和设备失效。

浮头的作用：浮头端的管板不与壳体固定，可以自由移动。当管束和壳体膨胀量不一致时，浮头就像一个“活塞”一样在壳体内滑动，从而吸收掉这种长度变化，释放了应力。

浮头式换热器的结构相对复杂，主要包括：

1、壳体：一个大的圆柱形压力容器，内部流动着一种流体（称为“壳程”流体）。

2、管束：由许多根换热管组成的核心部件，安装在壳体内。另一种流体在管内流动（称为“管程”流体）。

3、固定管板：一端将管束与壳体完全固定死、焊接在一起的管板。

4、浮头管板：另一端可以自由移动的管板。

5、浮头盖：一个可以拆卸的盖子，与浮头管板组装在一起，形成一个腔室，将壳程流体与外界隔离。

6、钩圈：一个关键的机械部件，它使得浮头管板和浮头盖可以组合在一起，并能在壳体内自由滑动。

7、折流板：

安装在壳体内，支撑着管束，防止管子振动。

更重要的是，它们能改变壳程流体的流向，使其反复横向冲刷管束，增加湍流程度，大大提高传热效率。

浮头式换热器通常有两种流路安排：

管程：流体从固定管板端的进口进入，流经所有换热管，到达浮头端的腔室后，折返流经另一部分换热管（或通过设计好的流程），最后从固定管板端的出口流出。

壳程：流体从壳体上的进口进入，在折流板的引导下，以“之”字形路径反复横向流过管束，与管内的流体进行热交换，最后从壳体上的出口流出。

浮头式换热器优点：

解决热膨胀问题：这是其最核心的优点，使其适用于管壳温差大的工况（例如，温差超过50°C）。

易于维护和清洗：

整个管束可以从壳体里完全抽出（称为“抽芯”）。

这使得管束的外壁（壳程侧）可以被轻松地机械清洗，非常适合处理易结垢、易堵塞的壳程流体。

可靠性高，适用范围广：能够承受较高的温度和压力，是石油化工等苛刻工业环境中的主力设备。

浮头式换热器缺点：

结构复杂，成本高：零件数量多（特别是浮头盖和钩圈部分），制造工艺复杂，导致初期投资和制造成本高于其他类型的管壳式换热器（如固定管板式）。

内部泄漏风险点增多：浮头盖与管板之间需要额外的密封，增加了潜在的泄漏点。

体积庞大，笨重：在相同的换热面积下，其金属耗量大，占地面积也较大。

综上所述，浮头式换热器以单端固定、浮头可动的结构，通过浮动管板消除热应力，实现高效换热与便捷维护。其设计巧妙地解决了热膨胀难题，成为工业领域的可靠选择。
